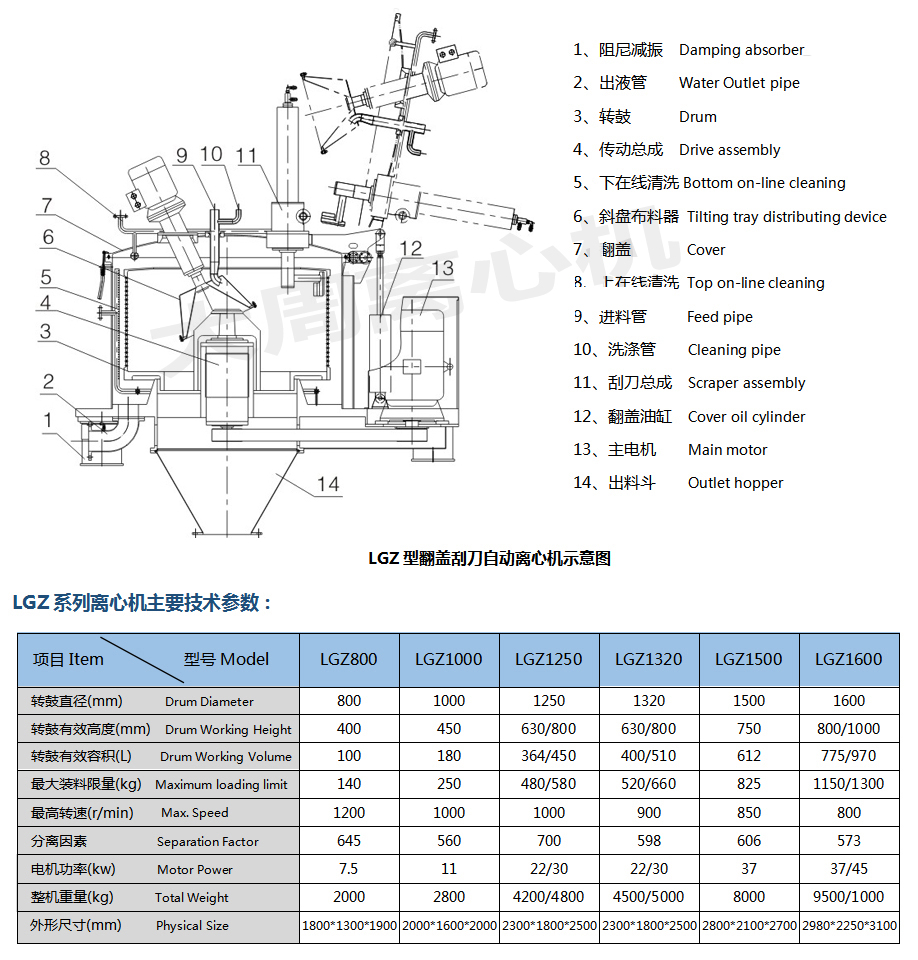

刮刀全自动下部卸料离心机由机座部件、机壳部件、主轴部件、制动部件、转鼓部件、液压刮刀部件、电器控制箱部件、进料阀部件、料层控制部件、等部件组成。

1、机座部件由三角底座、悬挂支撑装置及底盘组成。悬挂支撑装置由摆杆座、柱脚、弹簧等零件组成，它把机体悬挂支撑着，保证机体有幅度较大的水平摆动，形成挠性系统，使该系统的自振远低于刚性主轴的回转频率减少不均匀负荷对轴承的冲击，转鼓的水平摆动，能使具有流动性的物料、在转鼓内分布更加均匀。从而改善机器的运转性能，使机器运转更加平稳。

2、机壳部件与机座部件用螺栓连接，机壳上有安装刮刀部件、视窗孔、进料管、洗涤管、料层控制等部件;并可附设其它接管等部件。与物料相接触部分均包衬不锈钢板以防腐,零部件结合处均用密封垫(圈)加以密封。

注意：与整机相连的所有管子必须采用挠性联接!

3、主轴部件由主轴、轴承、外衬套、轴承座、上下轴承盖等主要零件组成。主轴上方是电机，电机通过联轴器与主轴相连，主轴上有上轴承二只和下轴承一只由上下轴承盖装配定位，轴承座与机壳盖板焊接成一体，整个主轴传动部件由螺栓与机壳部件联接在一起，主轴下端垂吊转鼓，并由主轴螺母和止动垫圈锁紧转鼓。主轴密封采用双道油封，从而避免因润滑脂的渗漏而污染物料(见图三)。

4、制动部件由制动轮、制动环、销轴、拉簧、液压缸、刹车总泵、刹车方泵等组成，液压缸推动制动总泵，产生压力压缩刹车油，通过刹车油来推动刹车方泵，刹车方泵使制动环涨开与制动轮产生摩擦从而达到制动的目的。避免因由于变频器过载保护后及在意外情况下不能及时制动停车而发生事故。刹车制动时应采用点动刹车。

5、转鼓部件由拦液板、转鼓底、转鼓筒体、上加强箍、中加强箍、下加强箍等零件组成,转鼓内壁装有用作过滤介质的滤网(滤网的材料与用户根据物料特性自行选定)。该部件是产生离心力场而使固液分离的实质性部件。

6、刮料部件由升降液压油缸、回转液压油缸、支座、齿条、齿轮、调整垫片、刮刀组件等组成，并附设刮刀杆喷气清尘装置 (见图四) 。

机器在中、高速运转时，刮刀停在转鼓上方拦液板下，并脱离转鼓内壁，转至中间位置。当脱液完毕，主机低速运转时，回转油缸带动齿条、齿轮，使刮刀旋转，刮刀组件向转鼓内壁转鼓。而后刮刀向下慢速移动，将滤饼刮下推入出料斗，完成刮料工序。(注意：刮刀在末复位前转鼓只能低速运转，中、高速被自锁不能运转)。

7、电器控制箱部件由控制箱各类电气元件组成，与气动系统及电机配合，完成机器自动化工作(另附电器控制说明书)。

8、进料阀是由进料管和液压阀组成 ，由液压系统和电器控制完成自动进料工作。

9、料层控制部件可以用来控制转鼓内物料层的厚度，以保证离心机不会在超负荷下运行，从而保证离心机的使用性能与使用寿命(结构见图五)。

10、液压控制系统是由独立的液压站控制，液压站包括油泵、电机、油箱、压力表、压力变送器、电磁阀、液控阀等组成。由油缸与液压系统配合完成各种动作。油缸的密封采用O形圈、V形圈等密封件，密封性能可靠。溢流阀控制液压工作压力（一般在1～1.2MPa）。单向节流阀的作用是对油缸的工作速度控制。

11、选装配置(对于选装配置和特殊要求，可在订单中注明)：

1）洗涤喷淋系统

2）氮气保护系统

3）过震动保护装置

4）开盖保护装置

5）气体辅助刮刀

6）按用户所分离物料的防腐要求采用相应的不锈钢材料,如304，316，316L，321，钛材等；
